一. 黑體組件的組成
耳溫計和額溫計校準用黑體腔組件是由黑體腔、對接盤組成，見圖 1 所示。
黑體腔組件是按照有關規程規范的要求精心設計，黑體腔主體材料為紫銅，腔口部分為黃銅。黑體腔主體已經進行高發射率涂層以及抗氧化等工藝處理。
對接盤是采用聚四氟乙烯加工，對接盤尺寸是按照用戶現有恒溫槽的恒溫區開口尺寸設計。
安裝黑體腔組件對恒溫槽恒溫區的要求為：直徑不小于 100mm，深度不小于 350mm。
對于工作區為方形恒溫槽，要求有不小于 Φ 100X350mm 恒溫區即可。
二. AM-HRW612A耳溫計校準用黑體腔組件

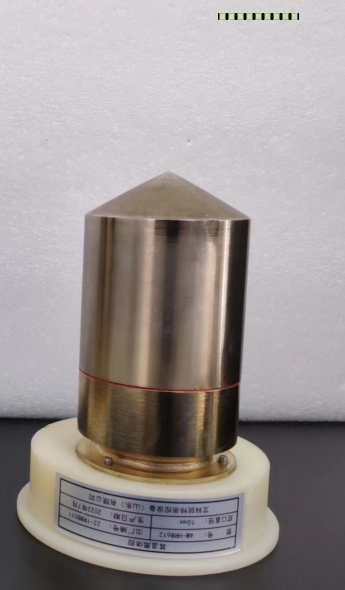

耳溫計黑體腔組件見圖1
1 黑體腔腔口直徑Φ10mm；
2 黑體的發射率滿足 0.999；
3 黑體腔設計發射率為 0.9995；
4 黑體尺寸為Φ60X118mm；
5 沉入恒溫槽恒溫區深度為 125mm；
6 工作溫度：5-60℃。
三.依據規程
1.JJG1164-2019《紅外耳溫計檢定規程》
2.JJF1107-2003《測量人體溫度的紅外體溫計校準規范》
3.JJG856-2015《工作用輻射溫度計檢定規程》
